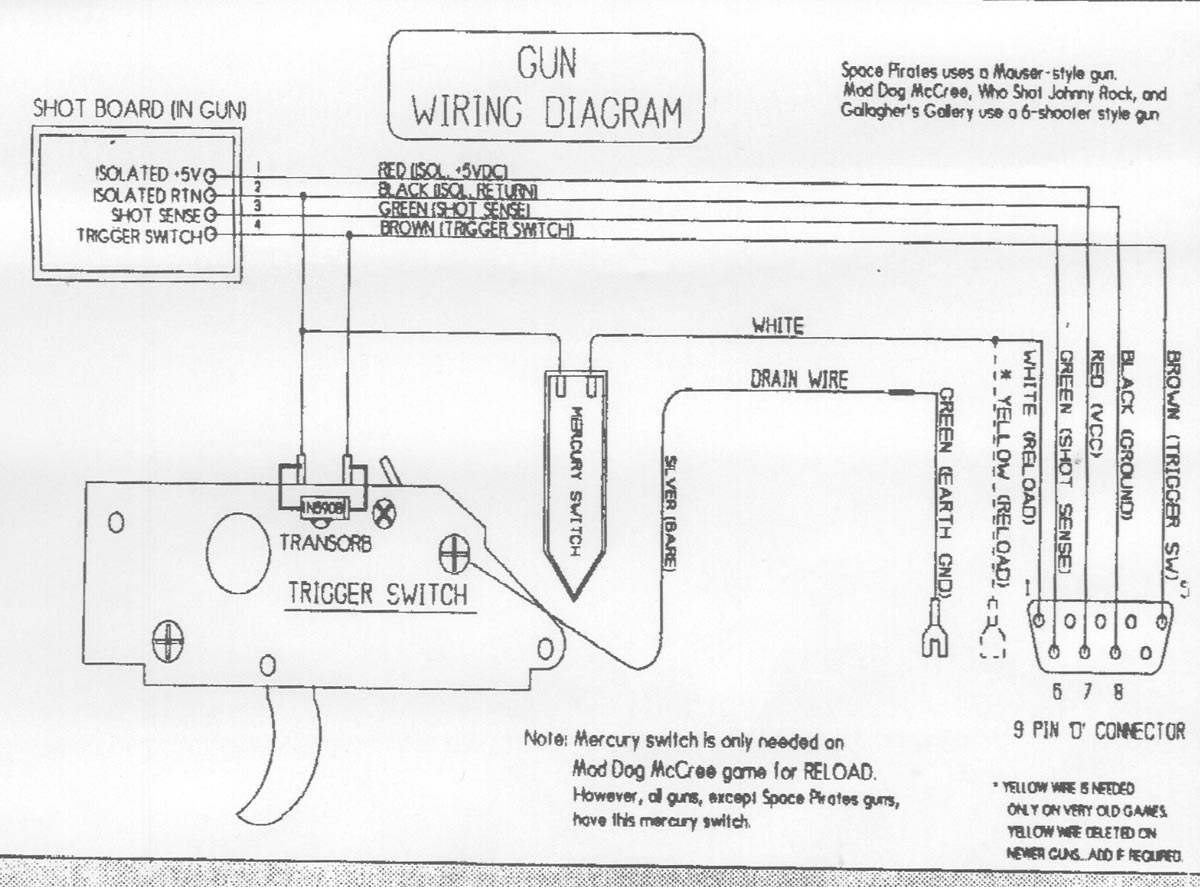

AMERICAN LASER GAMES - GUN WIRING DIAGRAM
9-PIN "D" SERIAL CONNECTOR:
1. WHITE (RELOAD)
2.
3.
4.
5. BROWN (TRIGGER SW)
6. GREEN (SHOT SENSE)
7. RED (VCC)
8. BLACK (GROUND)
9.
"YELLOW (RELOAD)" is a separate push-on connector (old games only).
"GREEN (EARTH GND)" is a spade connector.
TO SHOT BOARD (IN GUN):
1. RED (ISOL. +5VDC)
2. BLACK (ISOL. RETURN)
3. GREEN (SHOT SENSE)
4. BROWN (TRIGGER SWITCH)
